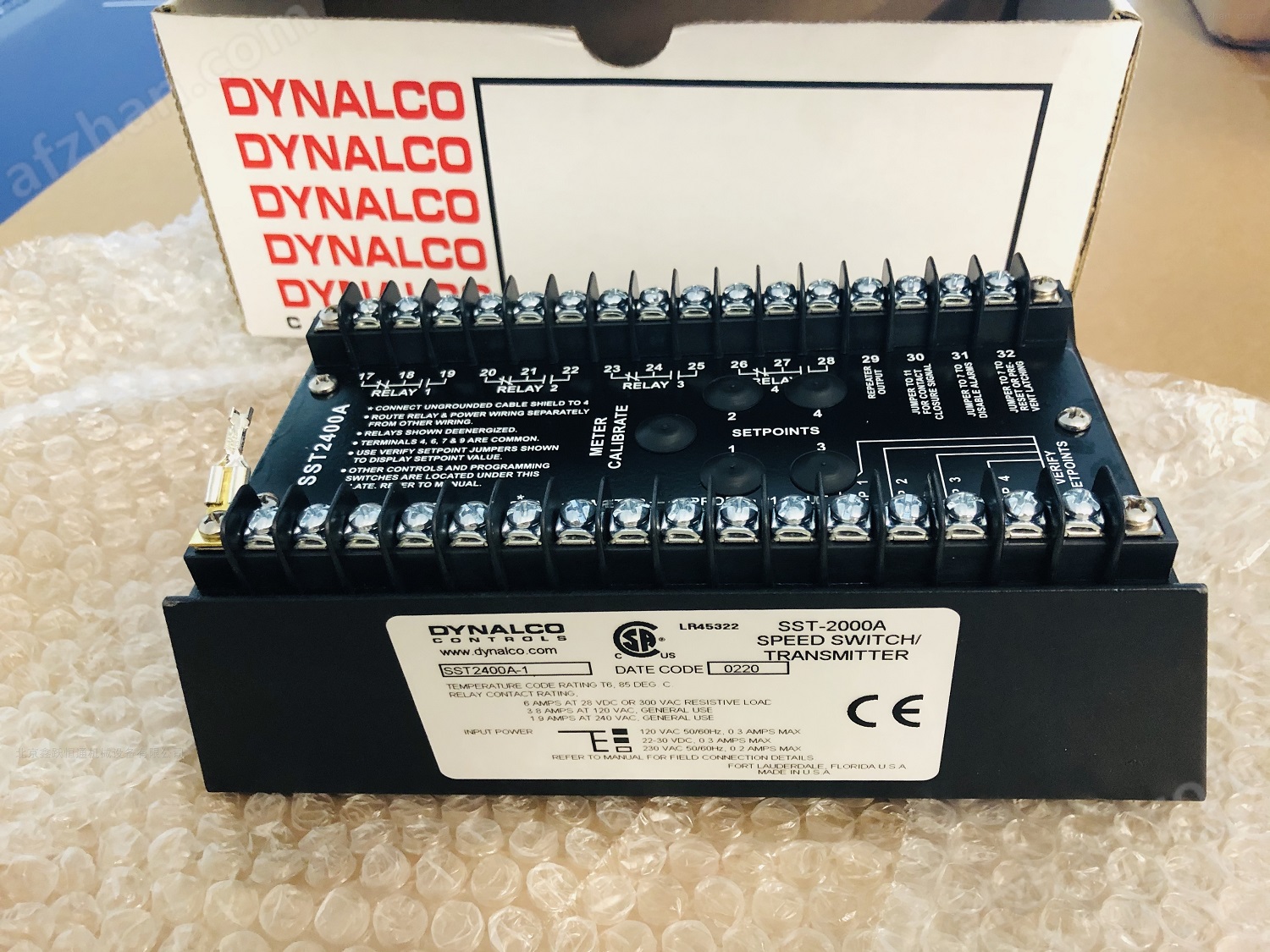

DYNALCO 转速变送器SST2200A-1

DYNALCO（全称 Dynalco Controls Corporation）成立于 1968 年，总部位于美国加利福尼亚州洛杉矶市，是工业自动化领域的全球领先企业。作为 **Crane Co.（纽约证券交易所代码：CR）** 旗下品牌，DYNALCO 与姊妹公司 Barksdale Inc. 共同构成 Crane Process Flow Technologies 集团的核心成员，专注于为石油化工、电力、船舶、采矿等行业提供高精度仪器仪表与控制系统。

DYNALCO 以旋转设备监测与控制为核心，提供全生命周期解决方案，产品线包括：

1. 速度测量设备
   • SST 系列速度开关 / 变送器：
     • SST-2200A-1：支持 0.1Hz-50kHz 宽频输入，内置双继电器和 HART 通信，适用于压缩机、涡轮机的过速保护7。
     • SST-2400A：4 通道设计，支持多参数同步监测（如转速、相位、振动），通过 ATEX/IECEx 认证，用于海上平台等危险环境。
   • SPD 系列转速表：
     • SPD-100：5 位 LCD 显示，精度 ±0.5%，支持齿轮齿数补偿，广泛应用于工程机械和发电机组9。
2. 传感器与探头
   • M 系列磁性传感器：
     • M180：本安型设计，ATEX 认证，适用于易燃易爆环境，灵敏度覆盖 300-5000 RPM12。
     • M319：高灵敏度型号，支持低至 50 RPM 的低速测量，用于搅拌器、输送带等设备。
   • 专用传感器：
     • C910：3 针连接器设计，内置温度补偿，适配 DYNALCO 变送器。
3. 状态监测系统
   • M06BMCR：往复式发动机状态监测系统，集成振动分析、压力监测和故障诊断算法，已在国内油田应用超 10 年15。
   • Diesel Trap 9240：便携式柴油机性能分析仪，支持曲轴转角同步数据采集，用于维护保养和故障排查。
4. 行业定制化方案
   • 石油天然气：井口压缩机转速控制、火炬系统监测。
   • 电力：燃气轮机过速保护、发电机相位同步。
   • 船舶：推进系统状态监测、辅机控制。

• 输入特性：
  • 频率范围：0.1Hz 至 50kHz（支持现场可调），覆盖低速（如搅拌机）到高速（如燃气轮机）设备。
  • 信号类型：支持正弦波、方波、TTL/CMOS 电平，灵敏度可在 5mVrms 至 100mVrms 之间调整，适应不同传感器输出强度。
  • 输入阻抗：低信号电平时接近无穷大，高信号时≥10kΩ，避免对传感器造成负载干扰。
• 输出特性：
  • 模拟输出：4-20mA（标准）、0-5V、0-10V 可选，线性度达满量程的 0.1%（典型值 0.05%）。
  • 继电器输出：2 个 SPDT 继电器（可选 DPDT），支持过 / 欠速报警、故障指示，触点容量 3A@250VAC/30VDC。
  • 电源输出：内置 14V DC 稳压电源，可为有源传感器（如 M910 磁阻探头）供电。
• 通信与接口：
  • 电气接口：2×3/4" NPT 螺纹端子，支持防爆密封；电源输入支持 115V AC/220V AC/24V DC。
  • 显示与操作：通过旋钮和 LED 指示灯实现本地参数设置（如量程、报警阈值）。

二、认证与环境适应性

• 防爆认证：
  • CSA Class I, Division 2, Groups C/D：适用于北美危险气体环境（如炼油厂、天然气处理厂）。
  • CE 认证：符合欧盟低电压指令（LVD）和电磁兼容（EMC）标准。
• 环境参数：
  • 工作温度：-40°C 至 + 71°C，支持极端低温或高温环境。
  • 防护等级：未明确标注 IP 等级，但不锈钢外壳设计可抵御灰尘和飞溅水，适用于恶劣工业环境。
• 抗干扰能力：
  • 内置数字滤波算法，可抑制电磁干扰（EMI）和信号噪声，确保在复杂电气环境中稳定运行。

三、功能与应用场景

1. 核心功能：
   • 转速测量：直接显示转速（RPM），支持线性化处理（如齿轮齿数补偿）。
   • 报警逻辑：支持超速、欠速、窗口报警（需外接继电器扩展），可设置延迟时间和复位方式（自动 / 手动）。
   • 诊断功能：通过 LED 指示灯显示电源状态、信号丢失、继电器动作等，便于快速排查故障。
2. 典型应用：
   • 石油化工：压缩机、泵、涡轮机的转速监测与保护。
   • 电力行业：发电机、燃气轮机的过速保护与控制系统集成。
   • 水处理：曝气风机、搅拌器的转速控制。
   • 冶金：轧机、输送带的速度监测与联锁。

一、SST 系列：通用型转速变送器

1. SST-2000 系列（基础款）

• SST-2000A：
  • 电源：115V AC（可选 220V AC 或 24V DC）
  • 输入：0.1Hz-50kHz 宽频信号，支持磁阻传感器、轴编码器
  • 输出：4-20mA（标配）或 0-10V，线性度 ±0.1% 满量程
  • 继电器：2 个 SPDT（可选 4 个 DPDT），支持过 / 欠速报警
  • 认证：CSA Class I, Div 2（气体防爆），CE
  • 应用：石油化工压缩机、水处理曝气风机
• SST-2000H：
  • 直流供电：24V DC，适合无交流电源场景
  • 低功耗：工作电流≤100mA，支持电池供电
  • 其他特性：与 SST-2000A 一致，适用于移动设备或偏远地区

2. SST-2200 系列（增强型）

• SST-2200A：
  • 双继电器：独立设定过 / 欠速阈值，支持窗口报警
  • 数字滤波：抗电磁干扰能力提升 40%（如 MIL-STD-461F 认证）
  • 扩展功能：内置 14V DC 电源为传感器供电（如 M910 磁阻探头）
  • 典型应用：燃气轮机过速保护、发电机相位同步
• SST-2200H：
  • 直流版本：24V DC 供电，适合 ATEX Zone 2 危险区域
  • 防爆设计：Ex d IIC T6 Gb 隔爆认证，可用于海上平台

3. SST-2400 系列（旗舰款）

• SST-2400A：
  • 四通道：同步监测 4 路转速信号，支持多设备联动
  • 通信接口：Modbus RTU（可选），支持 PLC 系统集成
  • 高级诊断：实时显示信号质量、传感器健康状态
  • 极端环境：-40°C 至 + 71°C 宽温工作，IP67 防护等级
  • 行业案例：卡塔尔 LNG 项目部署超 2000 台，稳定运行 5 年以上
• SST-2400H：
  • 本安型：Ex ia IIC T4 Gb 认证，适用于 Zone 1 爆炸性气体环境
  • 冗余设计：双电源输入（24V DC + 备用电池），确保关键设备不间断运行

4. SST-7000 系列（数字型）

• SST-7200D：
  • 智能算法：内置 AI 自学习功能，自动识别设备异常振动模式
  • 无线通信：支持蓝牙 5.0 和 LoRaWAN，实现远程参数配置
  • 应用：风力发电机齿轮箱状态监测、智能工厂预测性维护
• SST-7400D：
  • 高速测量：支持 50kHz 输入，精度 ±0.01%，适用于航空航天测试台
  • 多协议兼容：同时输出 4-20mA、0-10V、RS485（Modbus）信号

二、SPD 系列：显示型转速变送器

1. SPD-100（经济型）

• 特性：
  • 4 位 LCD 显示：直接读取转速（RPM），带背光功能
  • 信号供电：无需外部电源，由传感器信号驱动
  • 抗干扰：内置数字滤波器，适用于高噪声环境（如轧钢厂）

2. SPD-700（多功能型）

• 特性：
  • 双显示：同时显示转速和累计运行时间
  • 可编程：通过旋钮设置齿轮齿数补偿、报警延迟时间
  • 认证：ABS 船级社认证，用于船舶推进系统

3. LST-100（低速型）

• 特性：
  • 超低速测量：0.1Hz（6RPM）至 20kHz，分辨率 0.01RPM
  • 脉冲倍增：支持 ×10/×100 倍频，提升低转速信号稳定性
  • 应用：搅拌器、输送带速度监测

三、SWT 系列：防爆型转速变送器

1. SWT-2000

• 特性：
  • 全密封设计：IP68 防护，可水下 10 米工作
  • 本安认证：ATEX/IECEx Zone 0，适用于氢气等高危环境
  • 集成继电器：2 个 DPDT，支持直接控制阀门或断路器

四、特殊型号与定制方案

1. SST-2200A-Ex：
   • 定制防爆：结合 ATEX/IECEx Zone 1 和 CSA Class I, Div 1 认证，用于北美和欧洲双重标准项目。
2. SST-2400A-4-20mA-24V：
   • 专用输出：固定 4-20mA 输出和 24V DC 供电，简化系统集成。
3. OEM 型号：
   • SST-2200A-MOD：支持 Modbus TCP 协议，适配 SCADA 系统。
   • SPD-100-CAN：CANopen 接口，用于工业自动化网络。

五、选型与认证对比
