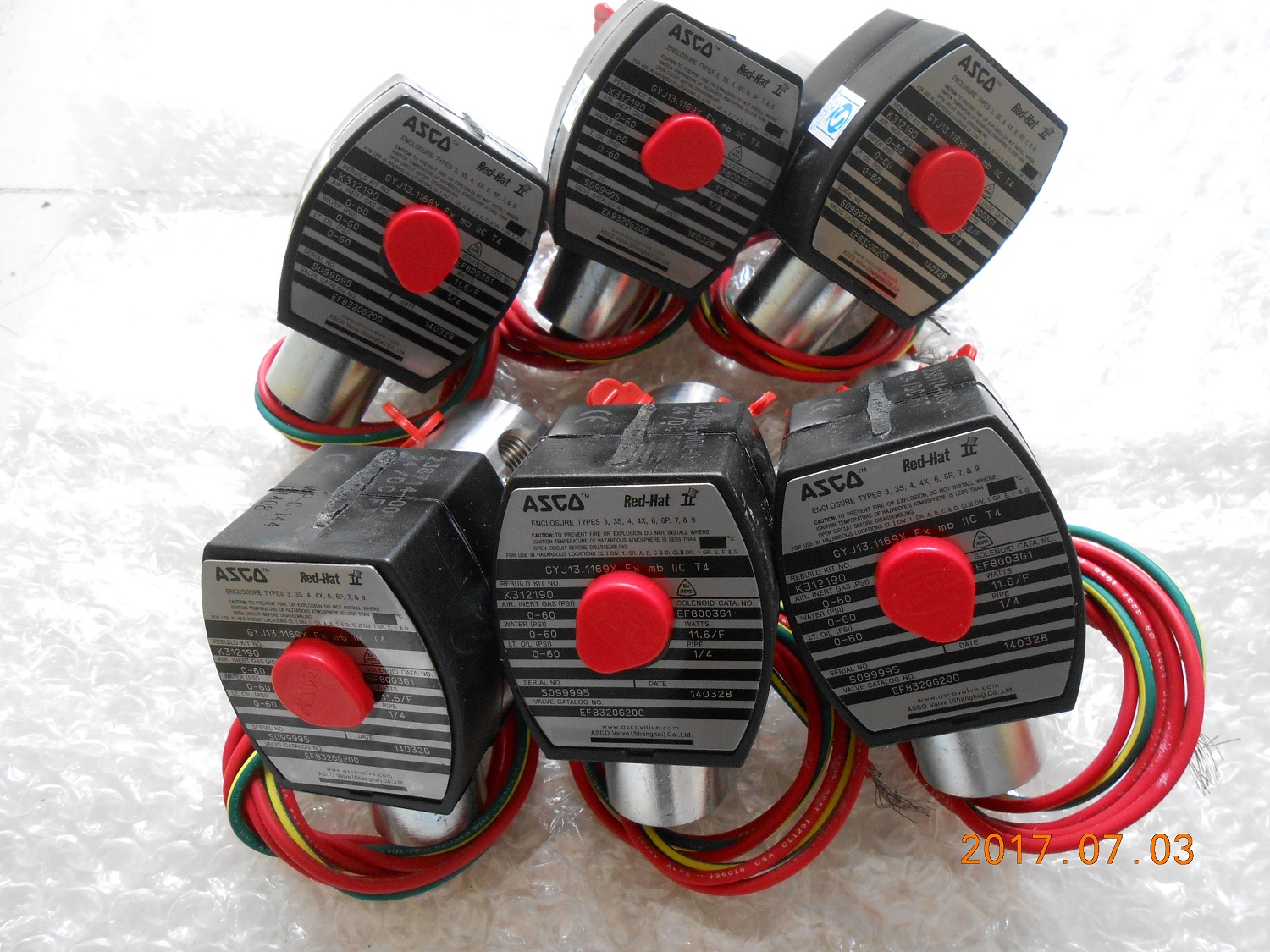

ASCO 电磁阀EF8320G200 24DC

一、核心业务与产品线

1. 流体控制解决方案

• 电磁阀：覆盖 2/2 通、3/2 通、4/2 通等结构，支持防爆（ATEX/IECEx）、高温（-50℃至 + 220℃）、洁净环境（3A 认证）等场景。
  • 典型型号：
    • EF8320G200（直动式 3 通阀）：不锈钢阀体，IP65 防护，适配 24V DC 电压，用于化工防爆场景。
    • 8316 系列（先导式 3 通阀）：响应时间 < 10ms，支持高频动作，用于食品灌装线。
• 气动控制阀：包括角座阀、比例阀、阀岛等，适配工业机器人、AGV 等自动化设备。
  • JOUCOMATIC 系列：欧洲气动品牌，提供模块化阀岛，支持 PROFINET 通信。
• 压力与温度开关：TRI-POINT 系列，精度 ±0.5% FS，用于压缩机保护。

2. 细分领域专用产品

• 医疗级：
  • AL/AM 系列：微型电磁阀，流体路径无金属接触，符合 ISO 10993 生物相容性标准，用于医疗设备气体控制。
• 防爆：
  • 327 系列：铸铝防爆外壳，Ex d IIC T6 认证，用于 LNG 储罐紧急切断。
• 环保：
  • 353 系列脉冲阀：应用于布袋除尘器，寿命超 2000 万次循环。

二、技术优势与行业地位

1. 核心技术突破

• 可靠性设计：
  • 平均无故障时间（MTBF）超 100 万次，采用无金属接触的滑动密封技术，减少磨损。
  • 弹簧寿命测试：通过 2000 万次循环测试（ISO 15218 标准）。
• 快速响应：
  • 直动式阀响应时间 < 5ms，先导式阀 < 15ms，支持高频动作（如半导体晶圆搬运设备）。
• 数字化集成：
  • i550 motec 变频器：与电磁阀直连，支持预测性维护，故障预警准确率达 92%。
  • IO-Link 接口：实时反馈阀门状态，支持远程诊断。

2. 市场地位与认证

• 全球份额：防爆电磁阀市场排名前三，化工领域市占率超 20%。
• 行业认证：
  • 防爆：ATEX、IECEx、UL、CSA。
  • 卫生级：3A 认证（食品饮料）、FDA 认证（医疗）。
  • 能效：IE7 电机驱动系统，能耗较 IE3 降低 60%。

三、行业应用与典型案例

1. 核心行业覆盖

2. 大型项目案例

• 中东某炼油厂：
  • 采用 ASCO 327 系列防爆阀，控制 LNG 储罐紧急切断，连续运行 5 年无故障。
• 西门子医疗 CT 设备：
  • 使用 PLE 系列行星减速机（背隙≤1 弧分）与 EF8320G200 阀组，定位精度 ±0.05mm。
• 中国某核电站：
  • 核级电磁阀通过 1E 级认证，用于安全壳隔离系统，响应时间 < 10ms。

四、*新动态与未来趋势

1. 2024-2025 技术升级

• IE7 能效电机：G500 系列减速机配套 IE7 电机，能耗降低 60%，适配太阳能离网系统。
• 数字化阀岛：i550 motec 集成 IO-Link 与预测性维护功能，故障预警准确率提升至 92%。
• 绿色制造：Hansen M5CT 系列采用再生钢材，外壳可回收比例达 90%。

2. 行业趋势

• 防爆智能化：融合物联网技术，实现阀门状态远程监控与数据分析。
• 医疗精密化：开发纳米级流体控制技术，适配基因测序设备。
• 环保化：推广低功耗电磁阀，支持碳中和目标。

五、客户评价与行业认可

• 巴斯夫：“ASCO 防爆阀在中东炼油厂连续运行 5 年无故障，可靠性远超竞品。”
• 西门子医疗：“定位精度 ±0.05mm，满足 ISO 13485 认证要求。”
• 行业奖项：2024 年获 “全球流体控制创新奖”，表彰其数字化阀岛技术。

一、核心技术参数与功能特性

1. 结构与性能

• 阀体材质：不锈钢（SS316L），耐腐蚀性强，适用于化工、水处理等恶劣环境。
• 接口规格：NPT 1/4 螺纹，支持直接管路连接，无需额外转接件。
• 通径与流量：
  • 标称通径：3/32 英寸（约 2.4mm），适配小流量需求。
  • 流量系数：Cv=0.12（水）， Kv=0.10（空气），响应时间 5-25ms。
• 压力与温度：
  • 工作压力范围：0-7 bar（0-100 psi），支持零压差启动。
  • 介质温度：-20℃至 + 90℃（-4°F 至 + 194°F），适配中温流体。
• 电气参数：
  • 电压：24V DC（支持 ±10% 波动），功耗 11.6W，线圈等级 Class F（155℃）。
  • 防护等级：IP65（防喷水），适用于户外或潮湿环境。

2. 防爆与认证

• 防爆等级：ATEX Ex d IIB T4 Gb（气体防爆），符合欧盟防爆标准，适用于 Zone 1/2 危险区域。
• 其他认证：UL、CSA（北美市场）、IECEx（国际电工委员会防爆认证）。

3. 密封与耐用性

• 密封材料：NBR（丁腈橡胶），适配空气、水、轻油等介质，可定制 FKM（氟橡胶）以耐化学腐蚀。
• 长寿命设计：采用无金属接触的滑动密封技术，寿命可达 2000 万次循环（干燥气体环境）。

二、行业应用与典型案例

1. 核心应用场景

• 化工与石化：控制腐蚀性介质（如酸液、溶剂）的通断，支持 ATEX 防爆环境。
• 医疗设备：医疗气体（如氧气、笑气）的精确控制，符合 ISO 10993 生物相容性要求。
• 食品饮料：无菌灌装线的气动阀门驱动，采用 FDA 认证润滑剂（可选）。
• 消防系统：紧急切断阀控制，响应时间 < 10ms，支持冗余设计。

2. 典型案例

• 某石化厂：用于高压反应釜的紧急排空阀，不锈钢阀体抗硫化氢腐蚀，防爆设计确保安全。
• 某制药厂：在无菌车间的灌装设备中，控制 CO₂气体注入，定位精度 ±0.1mm。
• 某机场：行李分拣系统的气动执行器控制，支持 - 30℃低温环境，故障率降低 50%。

三、安装与维护要点

1. 安装规范

• 管路连接：
  • 采用生料带或密封胶（如 Loctite 567）密封螺纹，避免泄漏。
  • 管道需清洁无杂质，建议安装前用压缩空气吹扫。
• 电气连接：
  • 导线截面积≥0.75mm²，使用屏蔽线防止电磁干扰。
  • 防爆区域需按 ATEX 标准接线，确保隔爆面无损伤。

核心系列分类与典型型号

1. 通用型电磁阀

• 8210 系列：黄铜 / 不锈钢阀体，IP65 防护，支持手动操作，适用于空压机控制、水处理系统。
  • 典型型号：8210G22（24V DC）、8210G94（220V AC）。
• 8316 系列：先导式 3 通阀，响应时间 < 10ms，适配气体 / 液体介质。
  • 典型型号：8316G074（24V DC）、8316G174（220V AC）。
• 8320 系列：直动式 3 通阀，零压差启动，不锈钢阀体，防爆认证（ATEX/IECEx）。
  • 典型型号：EF8320G174（24V DC）、EF8320G200（24V DC，防爆型）。

2. 防爆与高温高压型

• 8227 系列：铸铝防爆外壳，Ex d IIC T6 认证，适用于 LNG 储罐紧急切断。
  • 典型型号：8227B001（230V AC）、8227B102（24V DC）。
• 390 系列：超高温蒸汽阀，耐温 - 50℃至 + 220℃，适配食品杀菌釜。
  • 典型型号：390A040（220V AC）、390B001（24V DC）。

3. 卫生级与洁净型

• 212 系列：3A 认证隔膜阀，表面粗糙度 Ra≤0.8μm，适用于乳品灌装。
  • 典型型号：212A001（24V DC）、212B002（220V AC）。
• 463 系列：洁净室微型阀，PEEK 阀体 + Kalrez 密封，适配半导体超纯水控制。
  • 典型型号：463G001（12V DC）、463G002（24V DC）。

4. 智能与比例控制

• 353 系列：比例压力调节阀，内置压力传感器，支持物联网远程监控。
  • 典型型号：353G060（230V AC）、353G043（24V DC）。
• 900 系列：智能诊断电磁阀，集成 IO-Link 接口，预测性维护准确率达 92%。
  • 典型型号：900A001（24V DC）、900B002（220V AC）。

5. 微型与脉冲阀

• AL/AM 系列：微型阀，无金属接触，符合 ISO 10993 生物相容性，用于医疗设备。
  • 典型型号：AL100A001（5V DC）、AM200B002（12V DC）。
• 353 系列：脉冲除尘阀，寿命超 2000 万次循环，适配布袋除尘器。
  • 典型型号：SCR353G060（230V AC）、353G043（24V DC）。
