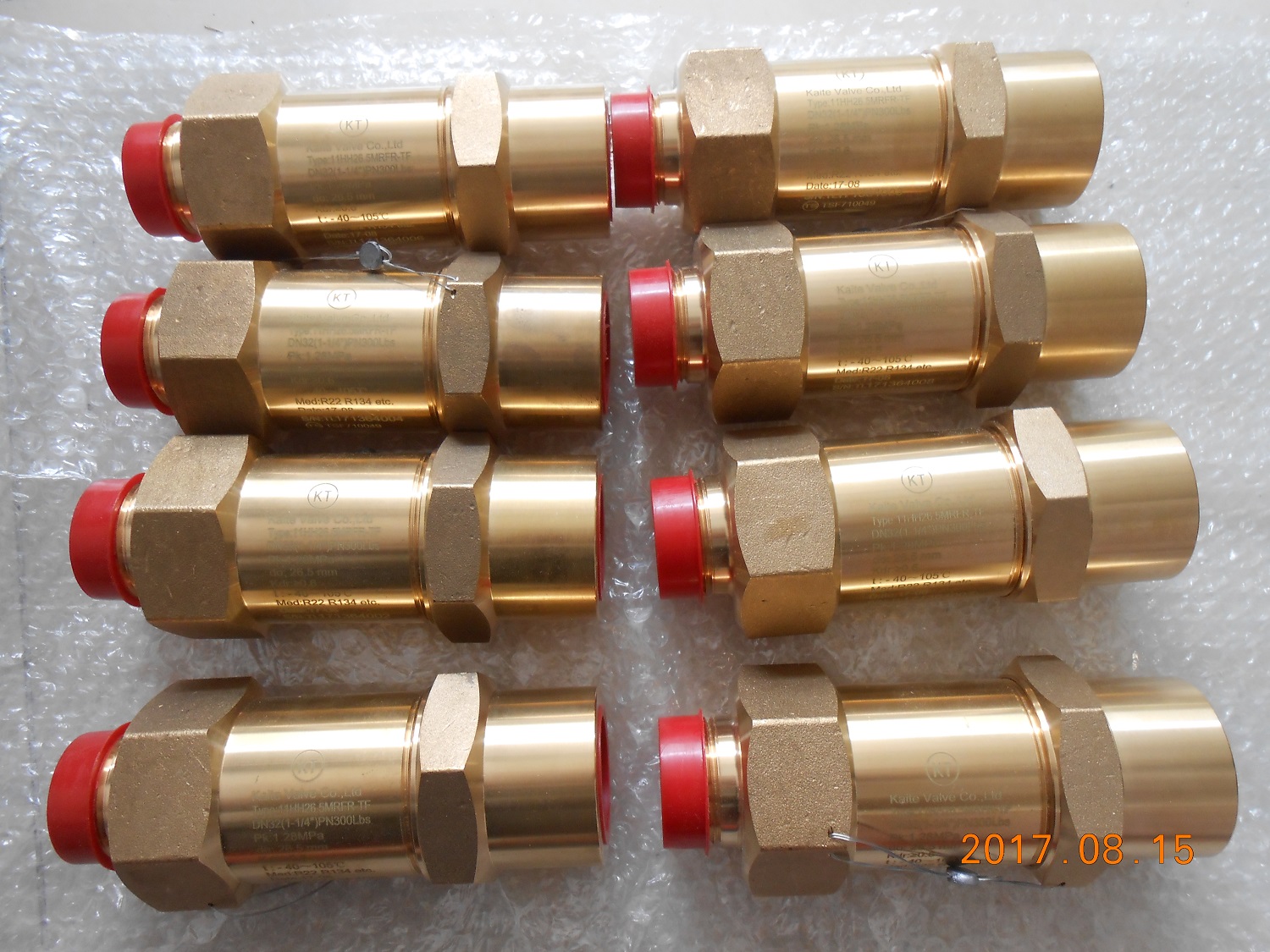

KT 安全阀 11HH26.5MRFR-TF 是一款专为制冷和工业流体系统设计的弹簧式安全阀，由中国上海凯特阀门制造有限公司（KT Valve）研发生产。该型号结合了精密的压力控制与可靠的安全防护功能，适用于中低压环境下的超压保护：
一、核心技术参数与设计特点
1. 压力控制范围
- 整定压力：根据相近型号 11HH26MN-TF 的参数（如 0.92MPa20），推测 11HH26.5MRFR-TF 的整定压力范围为0.1-2.5MPa，可通过顶部手轮进行无级调节，调节精度 ±3%9。
- 排放压力：≤1.1 倍整定压力，确保系统压力快速回落至安全阈值14。
- 回座压力：≥90% 整定压力，减少介质不必要的排放损耗。
2. 结构与材料
- 阀体材质：采用 HPb59-1/H62 黄铜（铜锌合金），兼具耐腐蚀性与机械强度，适用于 R22、R134a 等氟利昂冷媒及冷冻机油、水、气体等介质17。
- 密封组件：阀瓣与阀座采用不锈钢（SS304/316）或硬质合金，确保长期使用的密封性，泄漏率≤0.1 盎司 / 年（卤素检漏标准）14。
- 弹簧设计：50CrVA 合金钢弹簧经镀镍处理，抗疲劳性能优异，工作温度范围 - 40℃至 120℃1。
3. 连接与安装
- 接口规格：公称尺寸 DN32（1-1/4 英寸），采用 NPT 内螺纹连接，符合 ANSI B1.20.1 标准，便于快速安装20。
- 防护设计：内置不锈钢过滤网，防止杂质进入阀腔影响性能；波纹管式压力检测装置可隔离介质腐蚀，提升耐久性17。
二、典型应用场景
1. 制冷系统
- 冷冻机组：用于冷凝器、蒸发器等设备的超压保护，防止因冷媒压力异常导致的管道破裂或压缩机损坏19。
- 空调系统：保护冷水机组、热泵等设备，尤其适用于 R22、R410A 等冷媒的高压侧安全防护7。
2. 工业流体控制
- 液压系统：在液压泵站、油缸等设备中限制压力峰值，避免机械过载。
- 气体输送：用于压缩空气管网、天然气调压站等场景，确保管道压力不超过设计极限。
3. 特殊环境适配
- 低温工况：通过优化材料选择（如低温弹簧），可在 - 40℃环境下稳定工作，满足冷链物流或深冷工艺需求7。
- 洁净要求：阀体表面经抛光处理，适用于食品饮料、医药等行业的卫生级系统。
三、认证与合规性
1. 国内标准
- 符合 GB/T 12242《压力释放装置 性能试验规范》，通过型式试验验证排放能力与密封性能7。
- 获得中国特种设备制造许可证（TS 认证），适用于压力容器配套2。
2. 国际认证
- CE 认证：满足欧盟承压设备指令（PED 2014/68/EU），可出口至欧洲市场1213。
- ASME 认证：虽未直接提及 11HH26.5MRFR-TF，但上海凯特阀门具备 ASME U 钢印资质，产品设计遵循 ASME VIII-1 标准2324。
3. 行业适配
- 支持 ANSI/ASHRAE 15《制冷系统安全标准》，适用于北美市场的制冷设备7。
- 符合 ISO 4126-1《过压保护安全装置 第 1 部分：安全阀》，确保全球通用性。
四、选型与维护建议
1. 选型要点
- 排量计算：需根据系统*大流量、介质特性（气体 / 液体）及背压条件，按 API 520 标准计算所需排放量。
- 环境兼容性：针对腐蚀性介质（如氨），可定制不锈钢阀体或内衬 PTFE 涂层。
- 温度范围：高温工况（>120℃）需选用耐高温弹簧及密封材料。
2. 维护要求
- 定期校验：建议每年进行一次压力整定测试，确保开启压力偏差≤±3%9。
- 清洁保养：每季度检查过滤网，防止堵塞；使用中性清洁剂擦拭阀体，避免化学腐蚀。
- 故障排查：若出现泄漏或不开启，需检查弹簧弹性、密封面磨损及介质是否含颗粒杂质。
五、与相近型号的对比
| 型号 |
11HH26MN-TF |
11HH26.5MRFR-TF |
| 阀体材质 |
HPb59-1/H62 黄铜 |
HPb59-1/H62 黄铜 |
| 密封形式 |
金属硬密封 |
金属硬密封 + PTFE 软密封 |
| 连接方式 |
NPT 内螺纹 |
NPT 内螺纹 |
| 适用温度 |
-40℃至 120℃ |
-40℃至 150℃ |
| 认证 |
CE、TS |
CE、TS、ASME 可选 |
六、制造商与售后服务
上海凯特阀门制造有限公司成立于 2002 年，专注于工业阀门研发，拥有 22,000 平方米生产基地及 CNAS 认证实验室，产品涵盖安全阀、呼吸阀、闸阀等2。对于 11HH26.5MRFR-TF，该公司提供：
- 定制服务：支持法兰连接、特殊压力等级及防爆设计（如 ATEX 认证）。
- 技术支持：提供选型计算、安装指导及现场调试服务。
- 质保政策：整机质保期 1 年，弹簧等易损件可单独更换。
一、标准型安全阀
1. 11HH 系列（制冷行业主流型号）
- 11HH26.5MRFR-TF：DN32（1-1/4 英寸），压力范围 0.1-2.5MPa，适用于 R22、R134a 等冷媒，采用黄铜阀体 + 不锈钢密封，支持 PTFE 软密封增强气密性。
- 11HH26MN-TF：DN26（1 英寸），整定压力 0.92MPa，排放压力≤1.01MPa，回座压力≥0.83MPa，符合 ANSI/ASHRAE 15 标准，常用于冷冻机组高压侧。
- 11HH26.5MRMU-TF：与 MRFR-TF 相比，取消 PTFE 软密封，采用金属硬密封，适用于高温（120℃）或含颗粒介质。
2. 11DG/11GG 系列（空调系统专用）
- 11DG11MN-TF：DN11（3/8 英寸），压力范围 0.2-1.6MPa，内螺纹连接，适配约克、开利等品牌空调机组，内置过滤网防止杂质堵塞。
- 11GG18MN-TF：DN18（5/8 英寸），压力等级 ANSI CL300，采用波纹管设计隔离介质腐蚀，适用于 R410A 冷媒的高压保护。
3. 120 系列（工业冷冻设备）
- 12EH16FNCF：DN16（1/2 英寸），压力级 ANSI CL300，NPT 螺纹连接，阀体材质 LCB（低温碳钢），适用于氨、丙烯等制冷剂，工作温度 - 46℃至 150℃。
- 12GL22FNCF：DN22（3/4 英寸），支持法兰连接，密封面堆焊硬质合金，可承受 150℃高温，常用于 LNG 储罐泄压。
4. 100 系列（小型冷冻设备）
- 11EE11MN-TF：DN11（3/8 英寸），压力范围 0.1-1.0MPa，高度仅 102mm，适用于冷凝器、蒸发器等部件，出口尺寸 3/4-FNPT。
- 11CE08MN-TF：DN8（1/4 英寸），微型设计，适配麦克维尔等品牌的小型制冷机组，压力调节精度 ±3%。
二、特殊工况专用型号
1. 低温安全阀
- 11HH26.5MRFR-D3：后缀 “D3” 表示 - 102℃至 - 196℃超低温工况，采用 LC3 低温钢阀体，弹簧经深冷处理，适用于液氮、液氧储存系统。
- 12EH16FNCF-D2：“D2” 代表 - 47℃至 - 101℃，阀体增加伴热夹套，防止介质冻结，常用于冷链物流设备。
2. 高温安全阀
- A42Y-64P：DN20-32，压力等级 PN64（6.4MPa），阀体材质 CF8M（316 不锈钢），密封面堆焊司太立合金，工作温度可达 450℃，适用于石化裂解炉超压保护。
3. 高压安全阀
- 25MPA 系列：如 A21H-25C，DN15-25，压力等级 25MPa（250bar），采用全不锈钢结构，适用于液压系统、高压气体输送。
4. 卫生级安全阀
- 11HH26.5MRFR-SF：后缀 “SF” 表示表面抛光至 Ra≤0.8μm，阀体无死角设计，符合 FDA 标准，用于食品饮料、医药行业的无菌系统。
三、定制化型号（按需求开发）
1. 防爆型
- 11HH26.5MRFR-ATEX：通过 ATEX 认证，防爆等级 Ex d IIC T4 Gb，适用于易燃易爆环境（如油气田、化工厂）。
- A28X-16T-Ex：Ex d IIB T4 Gb，内置防爆接线盒，支持远程控制。
2. 耐腐蚀型
- 11HH26.5MRFR-PTFE：阀体衬 PTFE 涂层，密封面采用聚醚醚酮（PEEK），适用于强酸强碱介质（如硫酸、氢氧化钠）。
- A21H-140P：阀体材质 SS316L，密封面镀镍磷合金，耐氯离子腐蚀，用于海水淡化设备。
3. 先导式安全阀
- KTA-1000：DN50-200，先导式结构，开启压力精度 ±1%，适用于大型储罐或高压管道的快速泄压。
